RMEオーディオ・インターフェイスとOBS Studio設定ガイド（macOS編）

「OBS Studio」は、YouTube、Twitch、ニコニコ生放送などの主要プラットフォームに対応し、プロフェッショナルから一般ユーザーまで幅広く利用されている、オープンソースの映像配信・録画ソフトウェアです。リアルタイムエンコードやシーン構成など、高度な機能を備えています。

一方、RMEのオーディオ・インターフェイスは、高品位な入出力に加え、柔軟かつ安定した動作を誇るハードウェア・ベースのDSPミキサーやEQ、エフェクト機能を搭載しています。

OBS StudioとRMEのオーディオ・インターフェイスを組み合わせることで、安定性と柔軟性に優れた、スマートな配信セットアップを構築することができます。

• 音楽ライブ配信や弾き語り配信
• ゲーム実況
• 映像付きトーク配信
• セミナー・ウェビナーなどオンラインイベントの配信

ライブ配信において、高解像度かつ低レイテンシーを誇るRMEのオーディオ・インターフェイスを活用することで、音の細部にまでこだわったクリアで高品位な音質を実現できます。

さらに、RMEオーディオ・インターフェイスに搭載されるDSP（デジタル・シグナル・プロセッサー）ベースのデジタル・ミキサー「TotalMix FX」を使用すれば、外部マイクや楽器の入力、PCからの音声（ゲーム音やDAWの再生音など）を柔軟にミックスすることが可能です。

TotalMix FXは、ハードウェアベースでのミキシング処理を実現し、リバーブやEQといったエフェクトも本体のDSP*で処理されるため、PCへの負荷を抑えながら、スピーカーやヘッドフォンなどのモニタリングにおいても遅延の心配なく、快適な配信・収録環境を構築できます。

*Babyface Pro FSの場合、リバーブとエコーの処理についてはコンピューターのCPUで行われます。また、コンプレッサー機能は搭載されません。

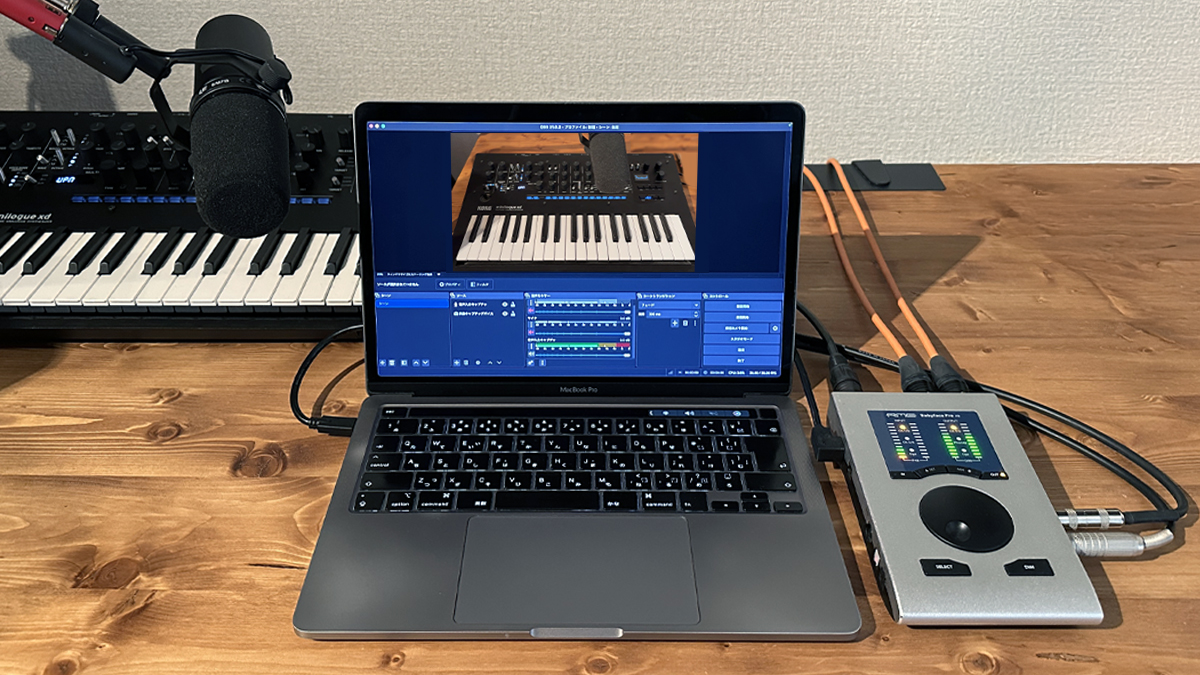

このチュートリアルでは、「Babyface Pro FS」や「Fireface」シリーズなどのRMEのオーディオ・インターフェイスとOBS Studioを組み合わせ、macOS環境で使用するための基本的な設定方法をご紹介します。

本ガイドでは、Babyface Pro FSとOBS Studio 31.0.3を使用して解説します。旧バージョンのOBS Studioをご使用の場合は、別途「BlackHole」や「LadioCast」などのアプリケーションを使用する必要があるため、最新バージョンのOBSを使用いただくことをお勧めいたします。なお、RMEオーディオ・インターフェイスについては異なるモデルでも同様にご参考にしていただけます。

Step3：OBS Studioで音声ソースを選択する

1.音声入力キャプチャをBabyface Pro FSに設定する

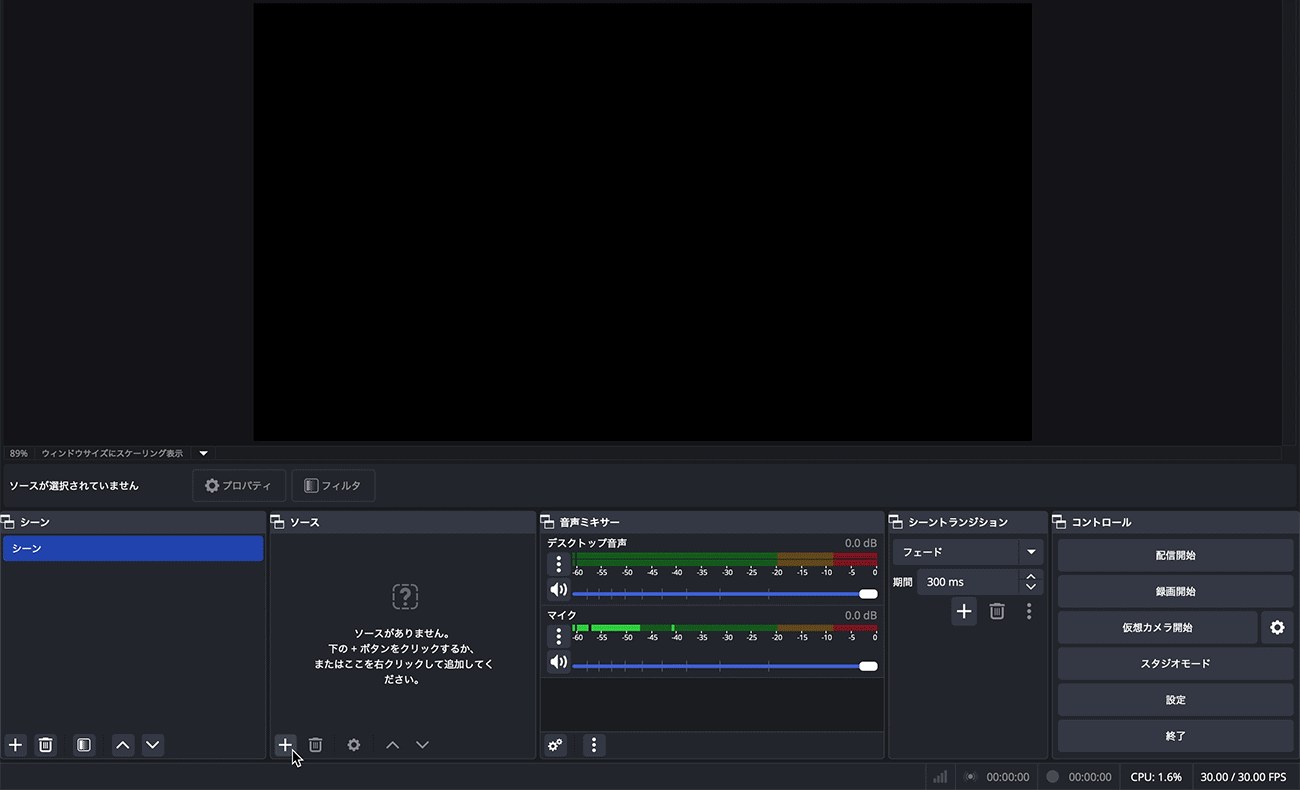

「ソース」セクションの「+」ボタンをクリックし、表示されるメニューから「音声入力キャプチャ」を選択します。

表示されるダイアログで「新規作成」を選択します。

「OK」をクリックして表示されるプロパティ・ダイアログで、音声入力デバイスを選択します。Babyface Pro FS（表示名は“Babyface Pro（シリアルナンバー）”）を選択してください。この際、デバイスの下にある「ダウンミキシングを有効にする」のチェックを外します。チェックを外すことで、Babyface Pro FSの全入出力をOBS上で使用することができます。

チェックを外すと、使用できるBabyface Pro FSの実際のチャンネルが表示されます。ここでは、チャンネル1に「ADAT 7」、チャンネル2に「ADAT 8」を設定します。

※ここで設定したチャンネルがTotalMix FXで組んだサブミックスとして最終的に配信されるステレオ信号になります。最後に「OK」をクリックします。



今回の設定方法ではTotalMix FXで音声入力ソースを扱うため、OBS Studioの「デスクトップ音声」「マイク入力」は使用しません。「音声ミキサー」に表示される「デスクトップ音声」「マイク」はミュートに設定することをお勧めします。

これでOBS Studio側の画面と音声の設定は完了です。

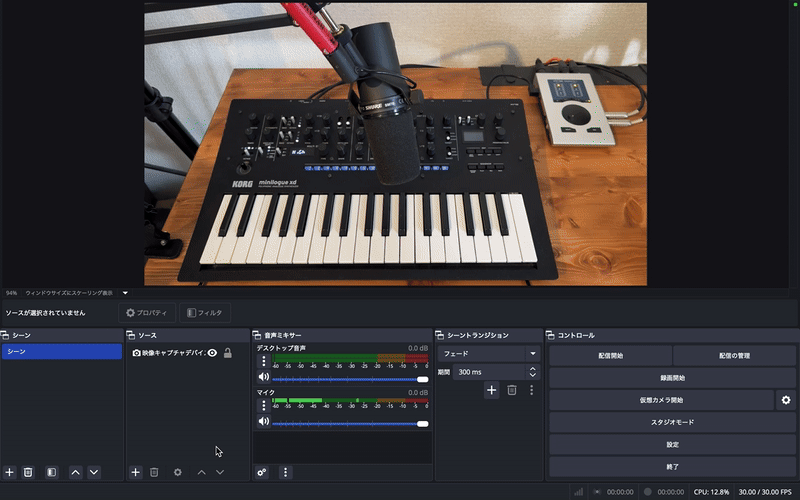

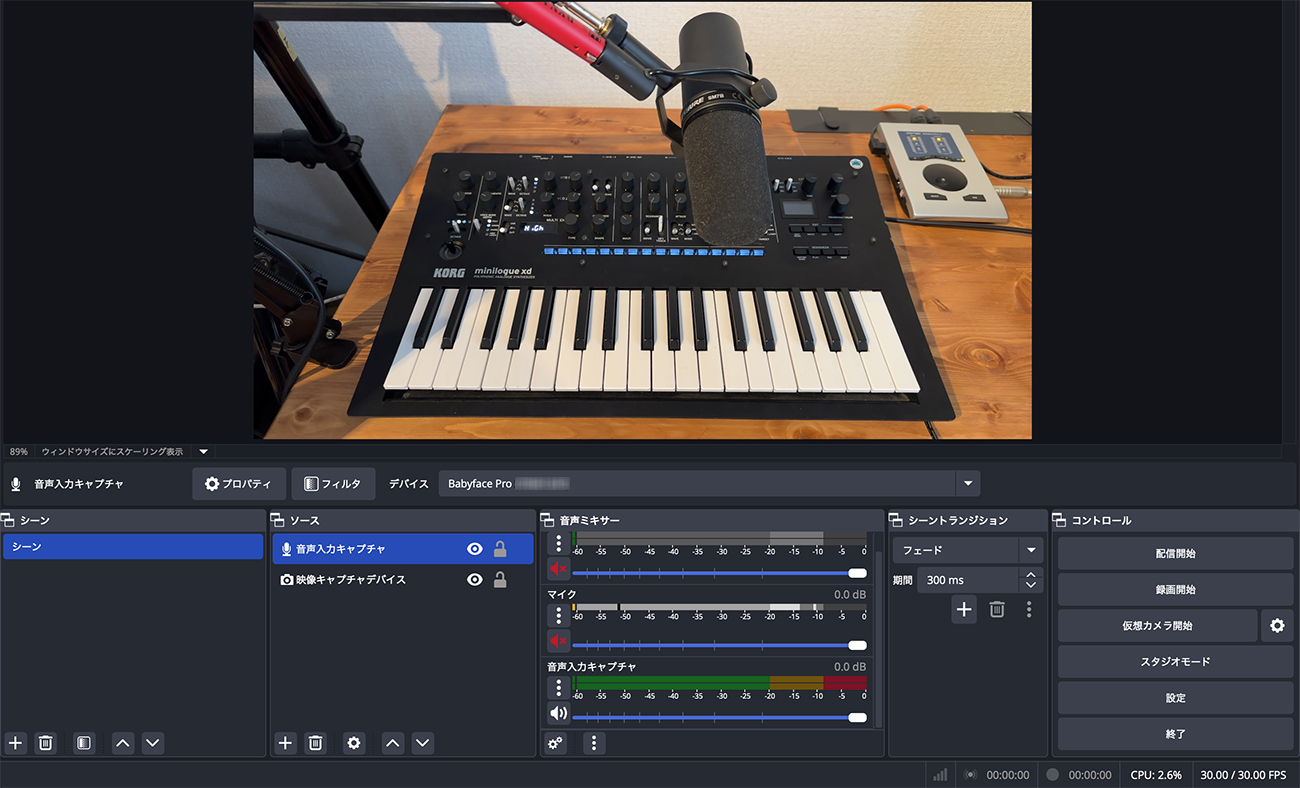

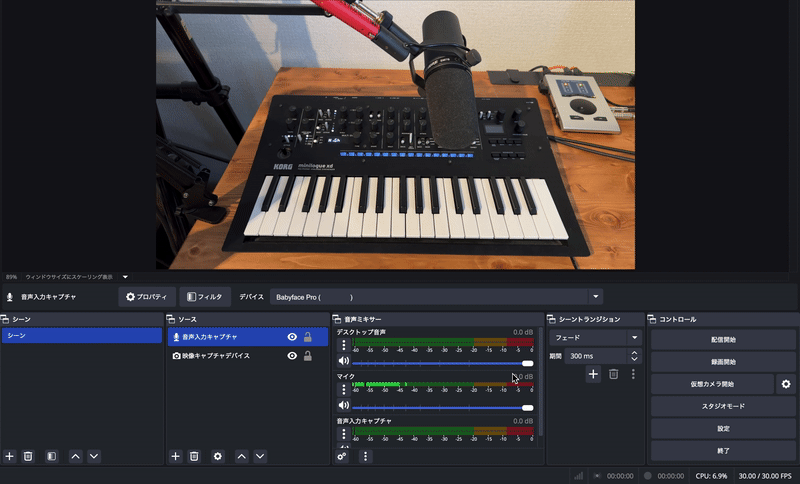

以下は、iPhoneカメラの画面と音声入力ソース「Babyface Pro FS」を設定したOBS Studioの画面です。

Step4：TotalMix FXの設定

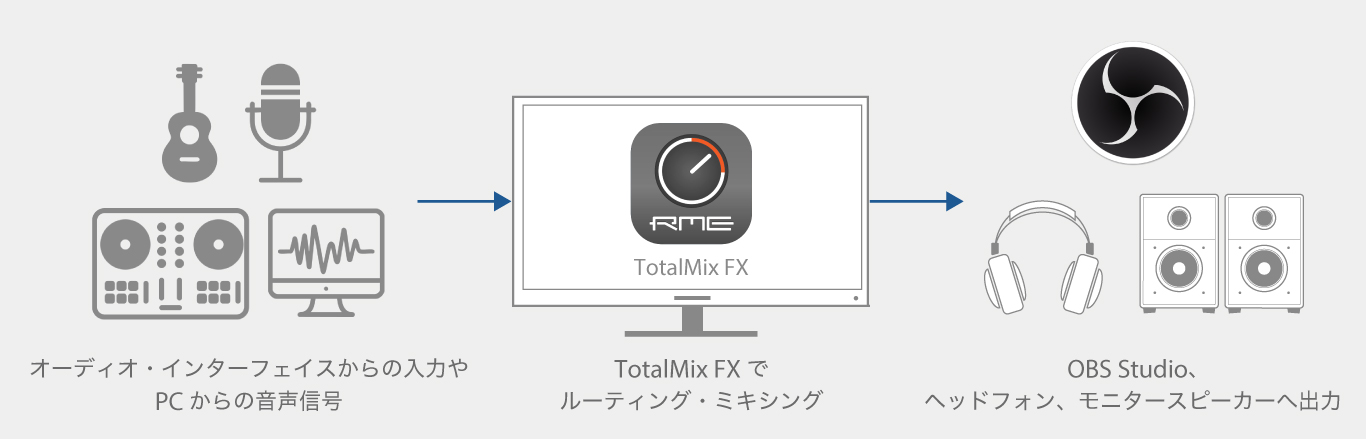

今回ご紹介する方法では、外部マイク入力や楽器入力、PCからの音声信号（ゲームやDAWの再生音など）やなど、配信に使用するすべての音声をTotalMix FXでミックスし、OBS Studioへステレオ信号として入力・配信します。

つまり、OBS Studio側ではミックス済みのステレオ信号のみを扱うことになり、配信もこのステレオ音声がそのまま使用されます。これにより、OBS Studioの設定をシンプルに保ちつつ、TotalMix FXの柔軟なルーティング機能やFX（エフェクト）機能を最大限に活用することができます。

さらに、OBS Studioの音声ミキサーではなく、RMEインターフェイスに内蔵されたDSPベースの高解像度ミキサーを使用するため、高音質での配信が可能です。

ヘッドフォンでのモニタリングにおいても遅延の心配はありません。

RMEデジタル・ミキサー「Totalmix FX」詳細

1.サブミックスを設定する

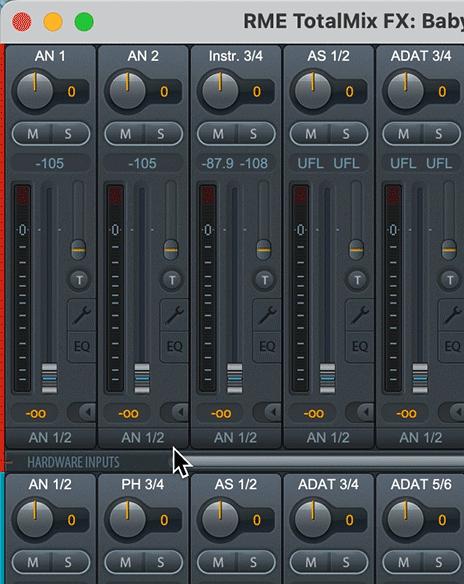

TotalMix FXウィンドウのHARDWARE OUTPUT列（一番下の列）にあるサブミックス「AN1/2」を選択します。

この状態でHARDWARE INPUTS（上段：オーディオ・インターフェイスへの入力）とSOFTWARE PLAYBACK（中段：PCから出力される音声）の各トラック・レベルを調整することで、サブミックスHARDWARE OUTPUT AN 1/2（下段：オーディオ・インターフェイスからの出力）から出力される信号を調整することができます。

2.マイク・楽器の入力設定

マイクや楽器などの外部入力を使用する場合は、各マイク／楽器の入力設定を行います。たとえばオーディオ・インターフェイスのマイク入力端子1にマイクを接続した場合は、TotalMix FXの上段（HARDWARE INPUTS）のMic 1が入力端子1に該当します。Mic 1のフェーダーを上げてから、次の設定を行います。

【マイクの入力設定】

① フェーダーの横にあるスパナ・アイコンをクリックするとSettingsエリアが表示されます。

② マイクの入力レベルが小さい場合は「Gain」ノブを適切なレベルまで上げて下さい。

③ コンデンサー・マイクをお使いの場合は、「48V」ファンタム電源ボタンをオンにする必要があります。

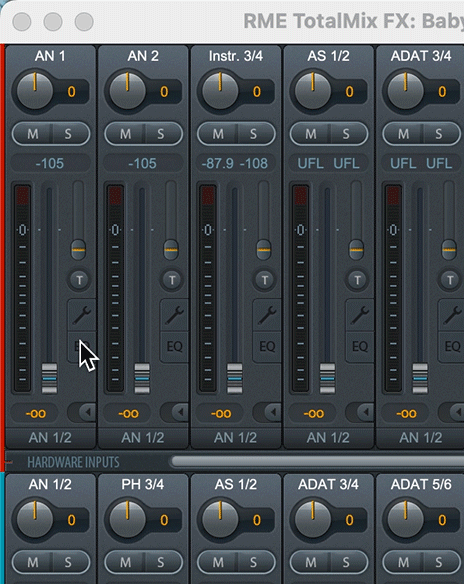

④ ステレオ・マイクをお使いの場合は、「Stereo」ボタンを押すと次のトラックがペアとして連動し、ステレオ入力として扱われます。

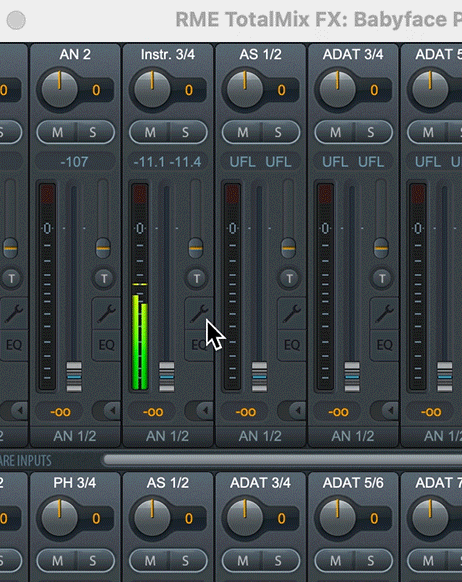

【楽器の入力設定】

マイクの入力設定と同様に設定をしてください。入力レベルを変更することも可能です。入力レベルの設定はお使いの機種によって変わります。

3.PCのサウンド出力設定

配信するPCのソフトウェアのレベルを調整します。

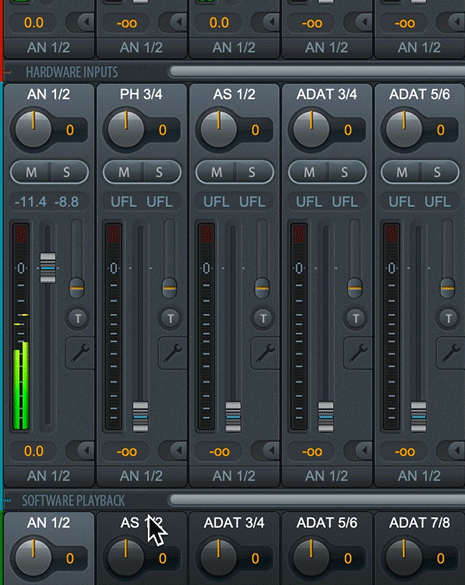

PCからの再生音は、TotalMix FXの中段（SOFTWARE PLAYBACK）に入力されます。通常、ゲームや音声再生ソフトの再生音は、デフォルトでAN 1/2に表示されます。

PCからのサウンドを使用する場合は、各ソフトウェアまたはmacOS環境設定のサウンド出力デバイス設定をRMEインターフェイスに設定してください。

4.ループバック設定

外部入力とPCの再生音のレベル調整が完了したら、作成したサブミックスAN 1/2の信号をOBS Studioに送る設定を行います。これにはTotalMix FXのLoopback（ループバック）という機能を使用します。



ループバック機能を使用することでアプリケーション間でオーディオ信号のやり取りが可能になり、ゲームやDAWの出力信号を（その他の入力ソースとミックスし）、OBS Studioに入力することができます。



モニターとOBS Studioのボリュームを個別に調節できるように設定する

サブミックスAN 1/2信号は、オーディオ･インターフェイスのハードウェア出力端子1/2から出力されます。インターフェイスのハードウェア出力端子1/2をモニタースピーカーに接続した場合、AN 1/2のフェーダーでスピーカーのボリュームを調整できるようになります。

このときサブミックスAN 1/2をOBS Studioにループバックしてしまうと、スピーカーのボリュームとOBS Studioから配信する信号レベルが連動してしまい不便です。

そこでここでは、TotalMix FXのミラーリングという機能を活用し、スピーカー出力と配信レベルを個別に調整できるように設定します。

① ミラーリング機能の設定

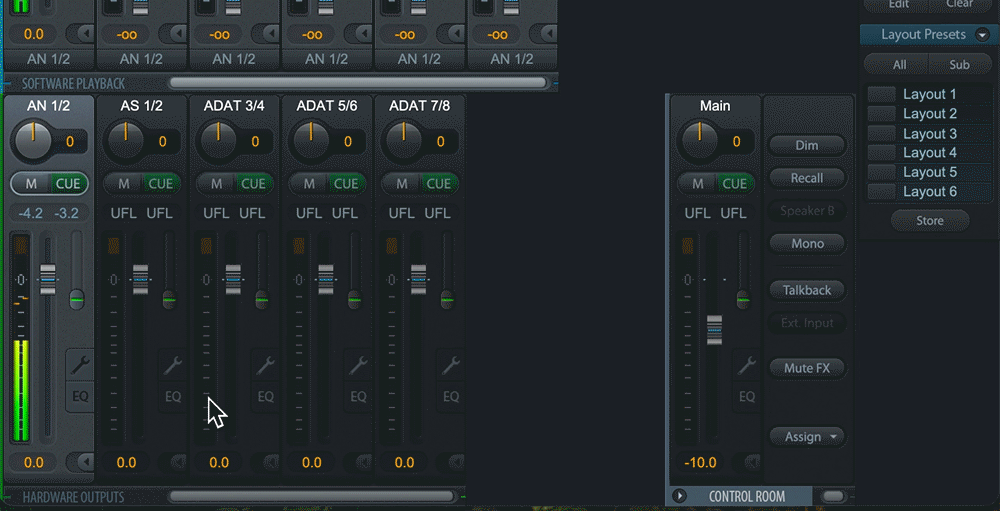

サブミックスAN 1/2を右クリックして表示されるメニューから「Copy/Mirror Output AN 1/2」を選択します。

使用していないサブミックスチャンネル（下図ではADAT 7/8ですが、使用していないチャンネルであればどれでもかまいません）を右クリックし、メニューから「Mirror of Output AN 1/2」を選択します。するとAN 1/2とADAT 7/8がいずれも選択された状態となり、スピーカーが接続されたAN 1/2と同じミックス信号をADAT 7/8からも出力しながら、それぞれの出力レベルは個別に調整できるようになります。

② ループバックの設定

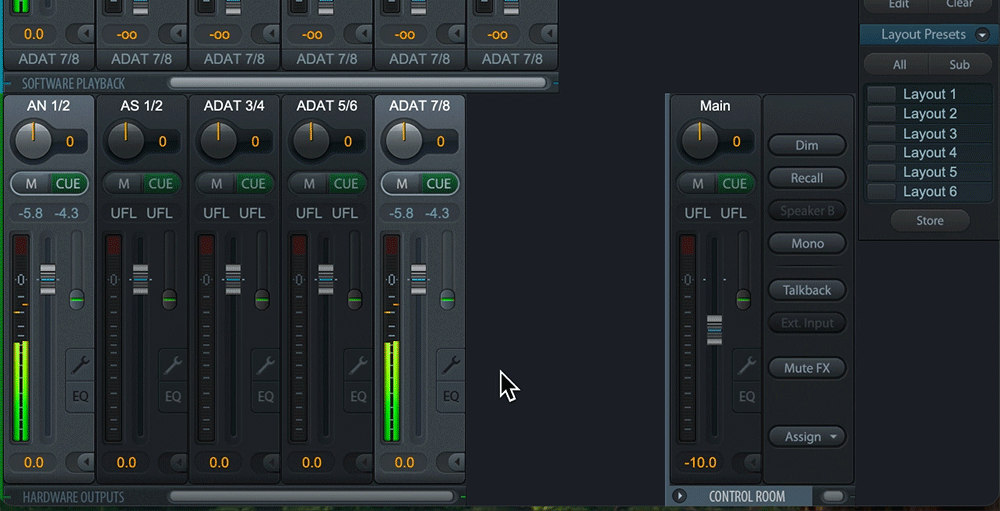

ADAT 7/8のスパナ・アイコンをクリックしてSettingsエリアを表示し、「Loopback」ボタンをオンにします。

これでADAT 7/8の信号をOBS Studioへ送るためのTotalMix FXの設定が完了しました。

AN 1/2　→　スピーカー出力信号
ADAT 7/8　→　OBS Studioから配信される信号

このように、同じミックス信号を個別のボリュームで使い分けることができます。

Step5：OBS StudioでTotalMixからの入力を確認し、配信を開始する

1.OBS Studioの入力を確認する

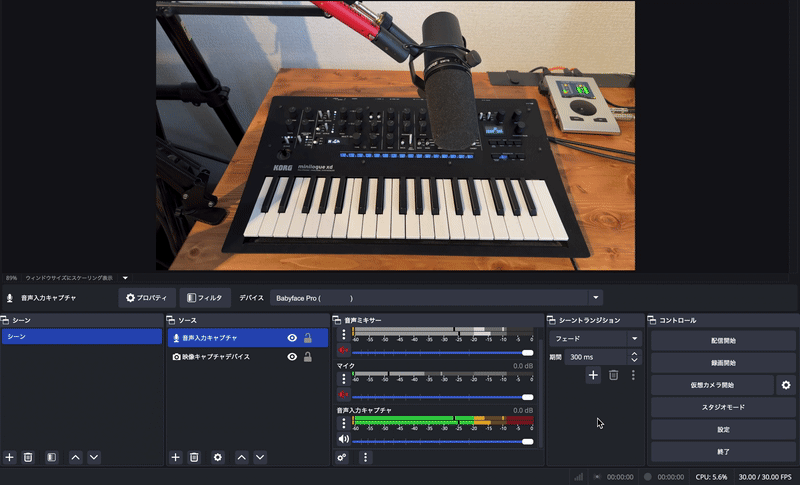

STEP 3でOBS Studioへの音声入力ソースを「Babyface Pro FS」に設定しているため、OBS Studioの音声入力ソースにはBabyface Pro FSのTotalMix FXのADAT 7/8信号が入力されているはずです。「音声ミキサー」セクションの該当するレベル・メーターが触れていれば準備は完了です。この信号は、マイクなどの外部入力やPCアプリケーションの音声など、配信するすべての音声が含まれたミックス信号となります。

2.配信を開始する

OBS Studioで配信の設定を行い、配信を開始します。 OBS StudioはYouTube、ニコニコ生放送、Twitchなどの主要なライブ配信サービスに対応しています。アカウントを連携し、「コントロール」セクションの「配信開始」ボタンを押すだけで簡単に生配信を開始できます。

Tips：TotalMix Remoteを活用する

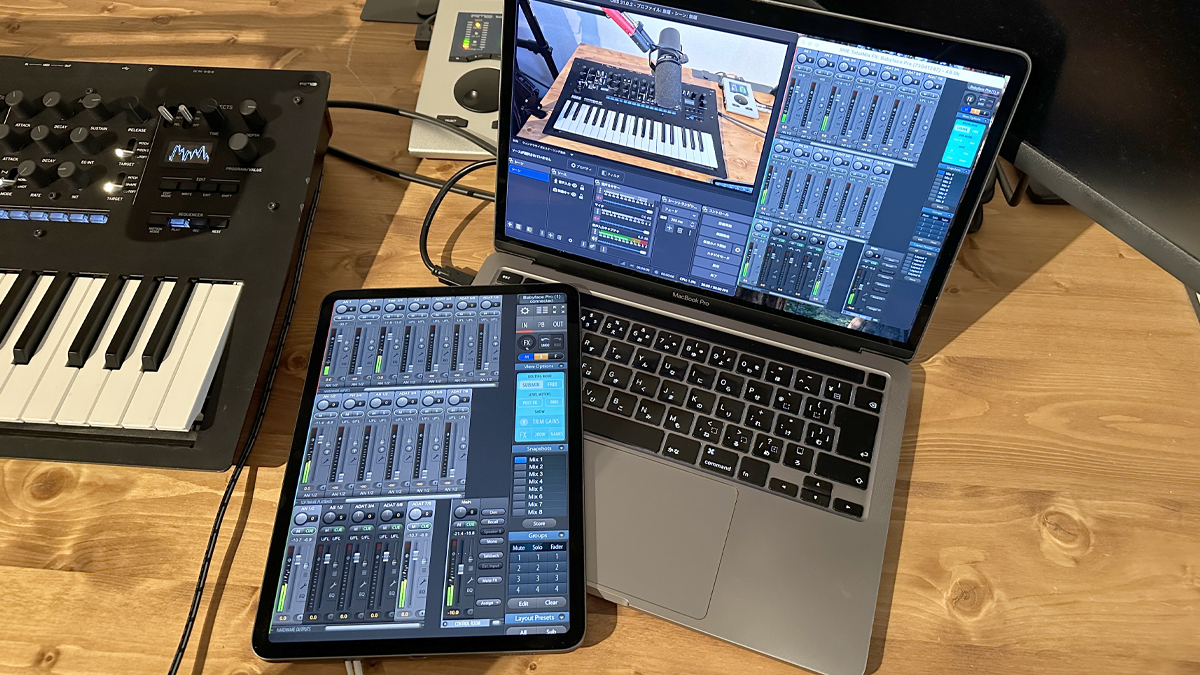

iPad/Windows/Macアプリ「TotalMix Remote」は、ネットワーク内のiPadやPCからTotalMix FXを遠隔操作できるアプリです。ライブ配信の際にTotalMix Remoteを使用すると、手元に置いたiPadで配信中にマイクやアプリケーションのレベルをその場で直感的に変更できます。

また、Snapshot（プリセット機能）を使用すれば、様々なルーティングを瞬時に切り替えることが可能です。

配信中のPCを触らずにミックス・バランスやルーティングを調整できるため、誤操作を防ぐことにもつながり、シンプルなワークフローで安心して配信が行えます。TotalMix Remoteの詳細や設定に関する情報は、こちらをご参照ください。

TotalMix FX リモート・コントローラー「TotalMix Remote」 詳細



以上でmacOSでのOBS Studioの基本的なセットアップは完了です！
