STEP 1
マイクや楽器などの外部入力ソースをオーディオ･インターフェイスに接続する

マイクやギター、キーボードなどの外部入力ソースをオーディオ･インターフェイスに接続します。本ガイドでは外部オーディオ･ミキサーを使用せず、オーディオ･インターフェイスにすべての機器を直接接続し、TotalMix FXでミキシングを行う方法を紹介します。


マイクの接続

「MIC/LINE」入力端子にマイクを接続します。Fireface UCXの入力端子はコンボ入力対応のため、XLR、Phoneのどちらのジャックも接続できます。マイク入力端子1にマイクを接続した場合は、TotalMix FXの上段（HARDWARE INPUTS）のMic 1に信号が入力されます。


TotalMix FXのゲイン設定

• フェーダーの横にあるスパナ・アイコンをクリックするとSettingsエリアが表示されます。
• マイクの入力レベルが小さい場合は「Gain」ノブを適切なレベルまで上げて下さい。
• コンデンサー・マイクをお使いの場合は、「48V」ファンタム電源ボタンをオンにする必要があります。
• ステレオ・マイクをお使いの場合は、「Stereo」ボタンを押すと次のトラックがペアとして連動し、ステレオ入力として扱われます。

ギターやベースの接続

Babyface ProやFireface UCXなどのRMEインターフェイスは、ギターやベースなどのハイ・インピーダンス楽器を直接接続できます。Fireface UCXの場合は、フロント・パネルのINPUT 3またはINPUT 4 にギター／ベースのシールドを接続します。Babyface Proの場合は、本体側面のIN3またはIN4に接続します。


TotalMix FXのゲイン設定

• フェーダーの横にあるスパナ・アイコンをクリックするとSettingsエリアが表示されます。
• 「Inst」ボタンをオンにすると、ギターやベース用のインピーダンス・マッチング機能が有効になります（Babyface Proの場合は設定不要）。
• 入力レベルが小さい場合は、適切なレベルが得られるまで「Gain」ノブを上げます。
• 入力のリファレンス・レベルを変更したい場合は、リファレンス・レベル・メニューで切り替えることができます。

キーボードやリズムマシンの接続

キーボードやリズムマシン、DJミキサーなどのライン機器をオーディオ･インターフェイスに接続します。Fireface UCXの場合は、フロント・パネルのINPUT 1～4、またはリア・パネルのINPUT 5～8の空いている入力端子に接続できます。


TotalMix FXのゲイン設定

• フェーダーの横にあるスパナ・アイコンをクリックするとSettingsエリアが表示されます。
• シンセやリズムマシンなどステレオ機器を入力する場合は、「Stereo」ボタンを押すと次のトラックがペアとして連動し、ステレオ入力として扱われます。
• 入力レベルが小さい場合は、適切なレベルが得られるまで「Gain」ノブを上げます。
• 入力のリファレンス・レベルを変更したい場合は、リファレンス・レベル・メニューから切り替えることができます。

DAWプレイバック信号の接続

DAWやiTunesなどのソフトウェアを用いてバックトラックやBGM、効果音などを再生したい場合は、使用するソフトウェアを起動して出力先をRMEインターフェイスに設定します。ソフトウェアからの出力信号は、TotalMix FXミキサー画面中段の「SOFTWARE PLAYBACK」列に表示されます。ソフトウェアの出力1/2はTotalMix FXのAN 1/2に表示され、同じく出力3/4はTotalMix FXのAN 3/4に相当します（以降のチャンネルも同様）。例えば複数のソフトウェアを使用したい場合は、各ソフトウェアで異なる出力チャンネルを設定することでTotalMix FXで個別のバランスを調整できます。

注：iTunesなど一部の音楽再生ソフトは、アプリ内で出力デバイスが変更できません。この場合はコンピューターのシステム環境設定の出力デバイス設定で、RMEインターフェイスを選択する必要があります。

STEP 2
TotalMix FXでエフェクトを設定する

TotalMix FXには、EQやコンプレッサー、リバーブ、エコーなどのエフェクトが各チャンネルに搭載されています。各エフェクトはインターフェイス内蔵のDSPで処理されるため、DAWによるライブ・ミキシングと異なりモニタリングの遅延も無く、TotalMix FXをハードウェア・ミキサーの完璧な代替として使うことができます*。

*Babyface Pro FSの場合、リバーブとエコーの処理についてはコンピューターのCPUで行われます。また、コンプレッサー機能は搭載されません。

TotalMix FXでEQを使用する

• TotalMix FX上段のハードウェア入力「HARDWARE INPUTS」または下段の出力チャンネル「HARDWARE OUTPUTS」にある「EQ」ボタンを押すと、EQ設定エリアが表示されます。
• EQエリア左上にある「EQ」ボタンを押すとEQがオンになります（再び押すとオフ）。
• 右上の「Preset」メニュー内の「Factory」サブメニューから、様々な用途に使用できるプリセットを選択できます。たとえばマイクを使用する場合は「Live Vocal Mic (LC + EQ)」を選択し、これをスタートポイントとして目的に合わせた微調整を行うと良いでしょう。
• 左下の「LC」ボタンを押すと、ローカット・フィルターが有効になります。不要な低域をカットし、適切なミックス作りに活用できます。
• 「Preset」 > 「Save to」メニューからプリセット・スロットを選択することで、お気に入りの設定を保存し、後で呼び出すことができます。
• Fireface UCXでは、EQと同様にフェーダー横の「D」ボタンを押すことでダイナミクス・エフェクトを使用できます。音声や生楽器のレベルを整音することで、安定したミックスを作成できます。

TotalMix FXでリバーブ／エコーを使用する

TotalMix FXでリバーブやエコーを追加することで、外部のミキサーを使用することなく、シンプルにに音を聴きやすく整えることができます。また、リバーブ／エコーを、RMEインターフェイス内蔵DSPで処理することにより、CPUリソースを節約でき、より安定した配信が可能になります。

*Babyface Pro FSの場合、リバーブとエコーの処理についてはコンピューターのCPUで行われます。

• TotalMix FXウインドウ右上の「FX」アイコンをクリックすると、リバーブ／エコーの設定画面が表示されます。
• 「Reverb」または「Echo」ボタンを押すと、それぞれのエフェクトが有効になります。
• 「Preset」メニューの「Factory」サブメニューから、用途に合わせてプリセットを選択します。

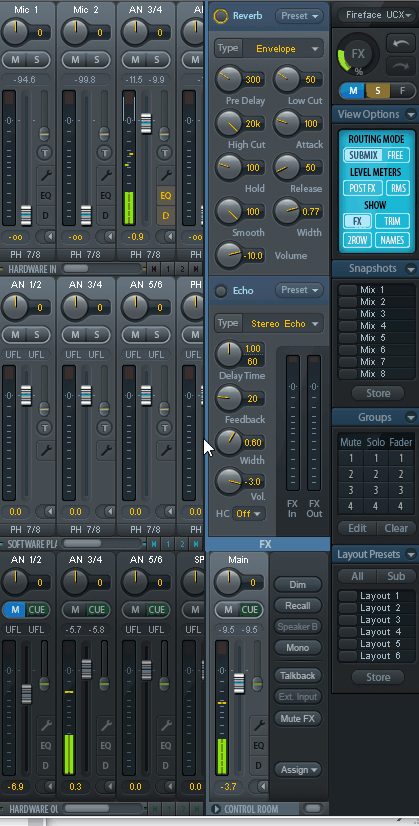

• エフェクトをかけたいトラックにあるセンド・フェーダー（レベル・メーター横のオレンジ色の小さなフェーダー）を調節します。センド・フェーダーの値に応じて信号がエフェクト・セクションに送信され、エフェクトの入力信号として使用されます。この時点ではエフェクト音はまだ聴こえませんが、エフェクト設定エリアの「FX In」「FX Out」フェーダーが触れ、エフェクトが適切に処理されていることが確認できます。
• エフェクト音は、TotalMix FX下段の「HARDWARE OUTPUTS」列の各トラックにリターン信号として追加することでモニターできます。エフェクト音を追加したいトラックのリターン・フェーダー（レベル・メーター横の緑色の小さなフェーダー）を調節すると、出力信号にエフェクト音がミックスされます。
• 適切な効果が得られる様に、センド・フェーダーとリターン・フェーダーのバランスを調整します。

STEP 3
ライブ入力信号にDAWでVSTエフェクトを適用する

マイクやギターなどの入力信号にDAWでエフェクトを適用する利点は、好みのDAWエフェクトやVSTプラグインを使用できることです。ギターにアンプシミュレーターを通したり、ボイスチェンジャーで音声を変調することもできます。無料のVSTプラグインはインターネットで大量に公開されており、音作りの可能性は無限に広がります。

ライブ入力にDAWでプラグイン・エフェクトを適用する方法は以下の通りです。


1. エフェクト音のみが必要な場合は、TotalMix FXミキサーを開き、エフェクトを適用したい入力チャンネルの「M」ボタンを押してミュートします。エフェクト音と原音をミックスしたい場合はこの操作は不要です。



2. 入出力デバイスをRMEインターフェイスに設定したDAW(ここではPresonus Studio One)で、エフェクトを適用したい入力チャンネルを選択します。今回はインターフェイスのINPUT3（TotalMix FX上のAN3）に入力された信号を使用するため、入力ソース選択メニューから3番目の入力であるAN3を選択します。

3. トラックのモニター出力ボタンを押します。これで入力信号のモニターが可能になり、DAWを経由したエフェクト後の信号をTotalMix FXに出力できます。TotalMix FXの該当チャンネル（ミキサー画面中段の「SOFTWARE PLAYBACK」）に信号が出力されているはずです。

   注：モニター・モードの設定方法はお使いのDAWによって異なります。詳細はDAWのマニュアルをご参照ください。







4. DAWミキサーのインサート・スロットから好みのプラグインを選択します。ここではPresonus Studio One付属のギターアンプ＆エフェクター・プラグインAmpireを使用しています。ボイスチェンジャーや空間系エフェクトなど、目的に応じてプラグインを選択してください。





5. 遅延が生じる場合は、RME Settingsダイアログでバッファー・サイズを変更します。RMEインターフェイスは、バッファーサイズを低く（64サンプルなど）設定しても安定した運用が可能なため、DAWによるレイテンシーを最小限に抑えることができます。最適なバッファー・サイズは、使用するコンピューターの性能に大きく関係します。バッファー・サイズを切り替えながら出力音を確認することで、音質を損なうことなく遅延が最短なバッファー・サイズを特定することができます。

STEP 4
TotalMix FXで全体のミックスを作成し、OBS Studioに送信する

各トラックのレベルを調整し、最終的に配信するミックスを作成します。下の図は、TotalMix上段のマイクとシンセサイザー、さらに中段のDAWのギター・エフェクト（アンプ・シミュレーター）とバックトラックをそれぞれAN1/2にミックスして、OBS Studioに送信する場合のTotalMix FX画面です。

ミキサー画面下段の「HARDWARE OUTPUTS」のAN1/2はオーディオ･インターフェイスのハードウェア出力1/2からスピーカーに接続されています。ハードウェア出力1/2はモニタリング用で、TotalMix FXのミラーリング機能でAN1/2とAS1/2のミックスを共有し、ミラリーングされたAS1/2の出力はループバック機能でPCに送信されます。こうすることでスピーカー出力のモニタリング・レベルとOBS配信に送る信号レベルを個別に調整することができます*。

* OBSでのTotalMixループバック設定の詳細は、OBS Studioセットアップガイド macOS編、OBS Studioセットアップガイド Windows編 をご覧ください。

ルーティング応用例：

1. 「HARDWARE OUTPUTS」の別の出力チャンネルを利用して、特定のトラックだけを含むミックスを作成し、ループバックでPCに戻すことで、別のアプリケーションに目的の信号を受け渡すことができます。たとえばマイクの声にDAWでボイスチェンジャーをかけた信号をDiscordなどに入力することで、ボイスチェンジャーの声による音声チャットを行いながらゲーム配信を行うこともできます。TotalMix FXを使うことで、通常は仮想ミキサー・アプリで設定する必要があるこのルーティングを遅延無しに実現できます。
2. ビデオミキサーで映像と音声をまとめてから配信したい場合は、TotalMix FXのAN1/2（スピーカー出力）で作成したミックスをミラーリング機能で別のハードウェア出力（AN3/4など）から送出し、ビデオミキサーに入力することもできます。

   このようにRMEインターフェイスおよびTotalMix FXを使用することで、OBS Studio単体で入力信号をまとめたり、遅延の生じるPC上のソフトウェア仮想ミキサーや、スペースを取り配線が煩雑になりがちなハードウェア・ミキサーを使用する場合に比べ、遙かに柔軟でハイクオリティなルーティング＆エフェクト機能を、最小限のCPU負荷＆ゼロ・レイテンシーで利用することができ、シンプルで洗練された配信システムを構築できます！

TotalMix Remoteを活用する

iPad/Windows/Macアプリ“TotalMix Remote”は、ネットワーク内のiPadやPCからTotalMix FXを遠隔操作できるアプリです。ライブ配信の際にTotalMix Remoteを使用すると、手元に置いたiPadで配信中にマイクやアプリケーションのレベルをその場で直感的に変更できます。また、Snapshot（プリセット機能）を使用すれば、様々なルーティング設定を瞬時に切り替えることが可能です。配信中のPCを触らずにミックス・バランスやルーティングを調整できるため、誤操作を防ぐことにもつながり、シンプルなワークフローで安心して配信が行えます。TotalMix Remoteの詳細や設定に関する情報は、こちらをご参照ください。

以上で、複数の外部入力をTotalMix FXでミックスしOBS Studioで配信するためのセットアップは完了です。
