Cables / Adapters

ケーブル / アダプタ

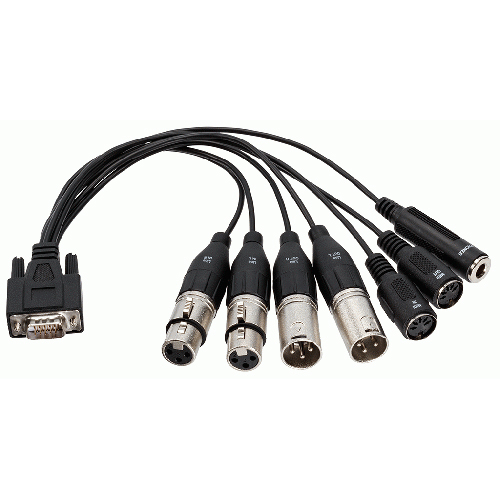

BF-BOXLRMKH

アナログブレイクアウトケーブル

BF-BOXLRMKH

D-sub 15ピン - XLR in x 2系統、XLR out x 2系統、MIDI入出力 x1系統、Phone 1/4" TRS x 1系統


対応製品:

オープンプライス

BF-BOCMKH

アナログブレイクアウトケーブル

BF-BOCMKH

D-sub 15ピン - RCA in x 2系統、RCA out x 2系統、MIDI入出力 x 1系統、Phone 1/4" TRS x 1系統


対応製品:

オープンプライス

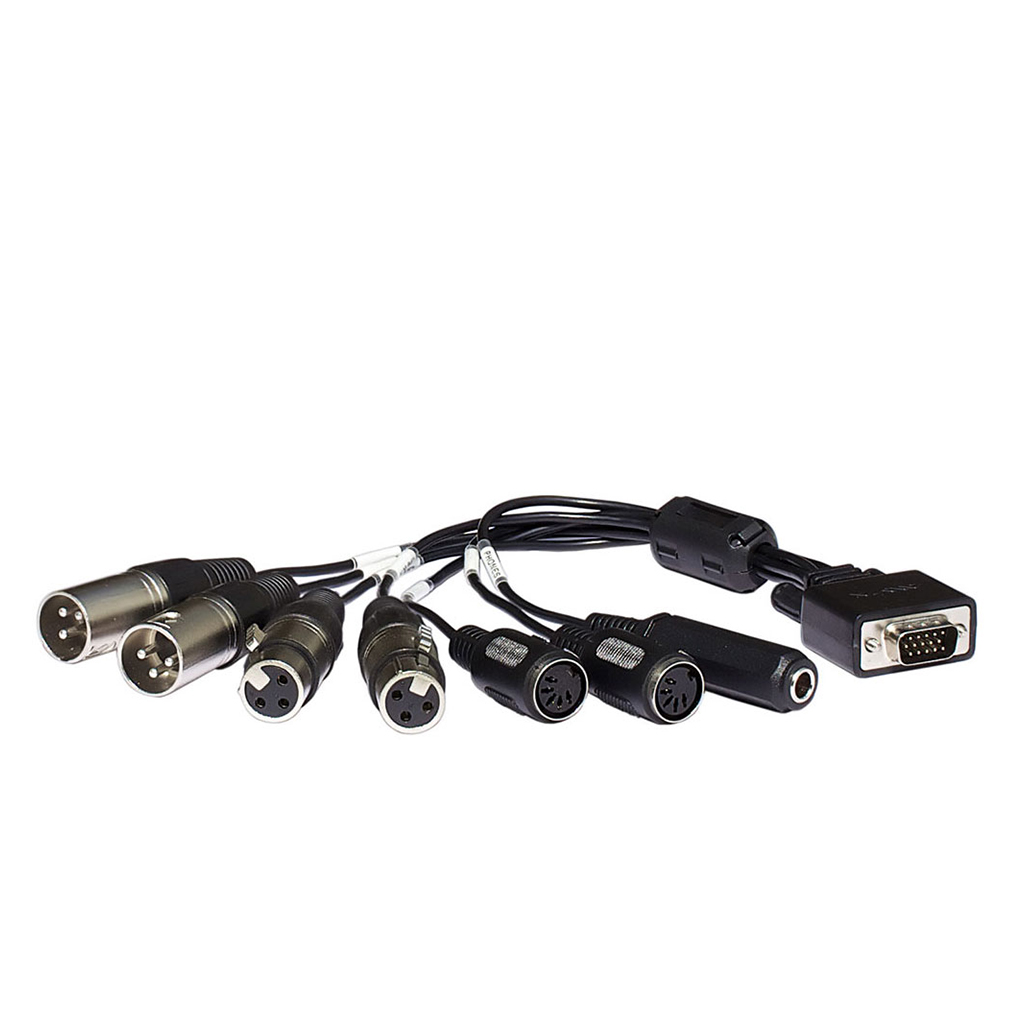

BO9632XLRMKH

アナログブレイクアウトケーブル

BO9632XLRMKH

D-sub 15ピン - Neutrik XLR x 4系統、MIDI入出力 x1系統、ロック型 Neutrik 1/4 " TRS x 1系統

対応製品:

オープンプライス

BO9632

デジタルブレイクアウトケーブル:SPDIF

BO9632

D-sub 9ピン - RCAデジタル x 2系統

対応製品:

オープンプライス

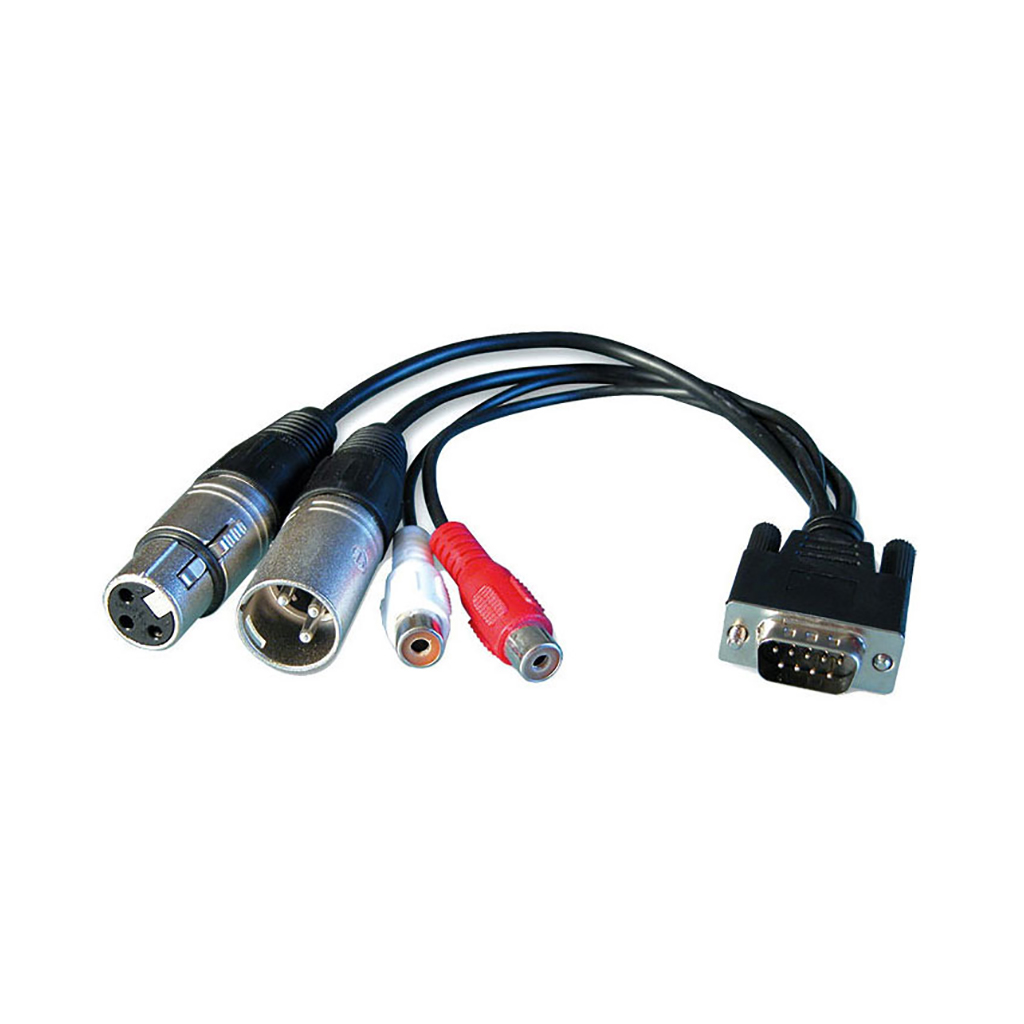

BO968
デジタルブレイクアウトケーブル:AES/EBU . SPDIF
BO968

D-sub 9ピン - RCA x系統、XLR x 2系統

対応製品:

オープンプライス

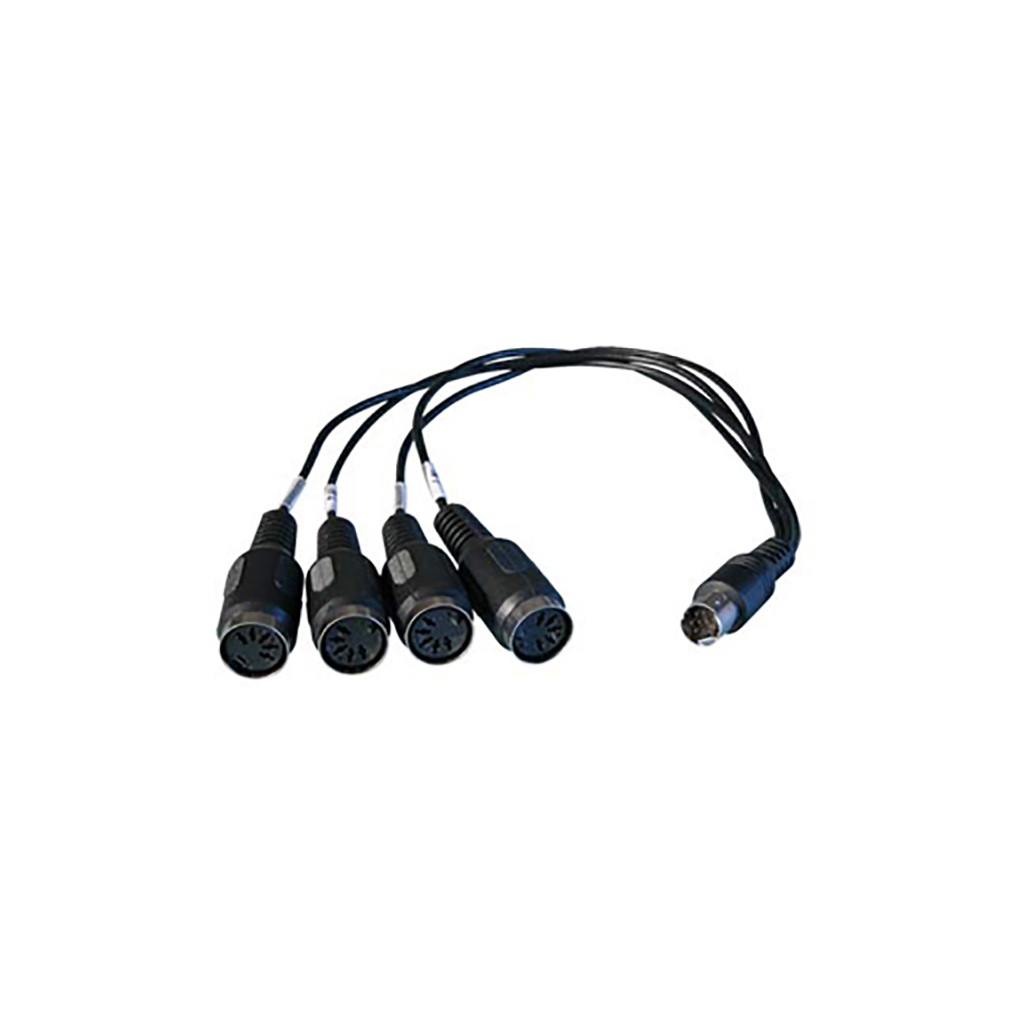

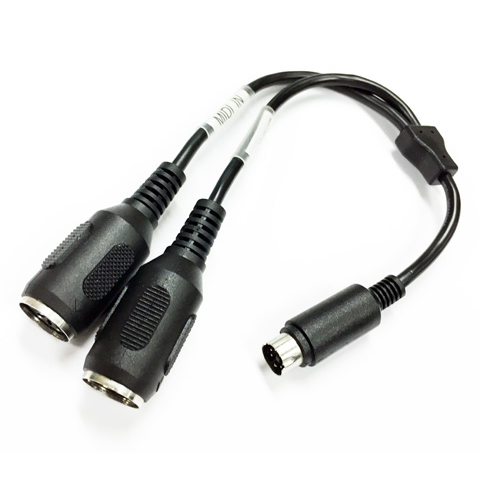

BOHDSP9652MIDI

MIDIブレイクアウト・ケーブル

オープンプライス

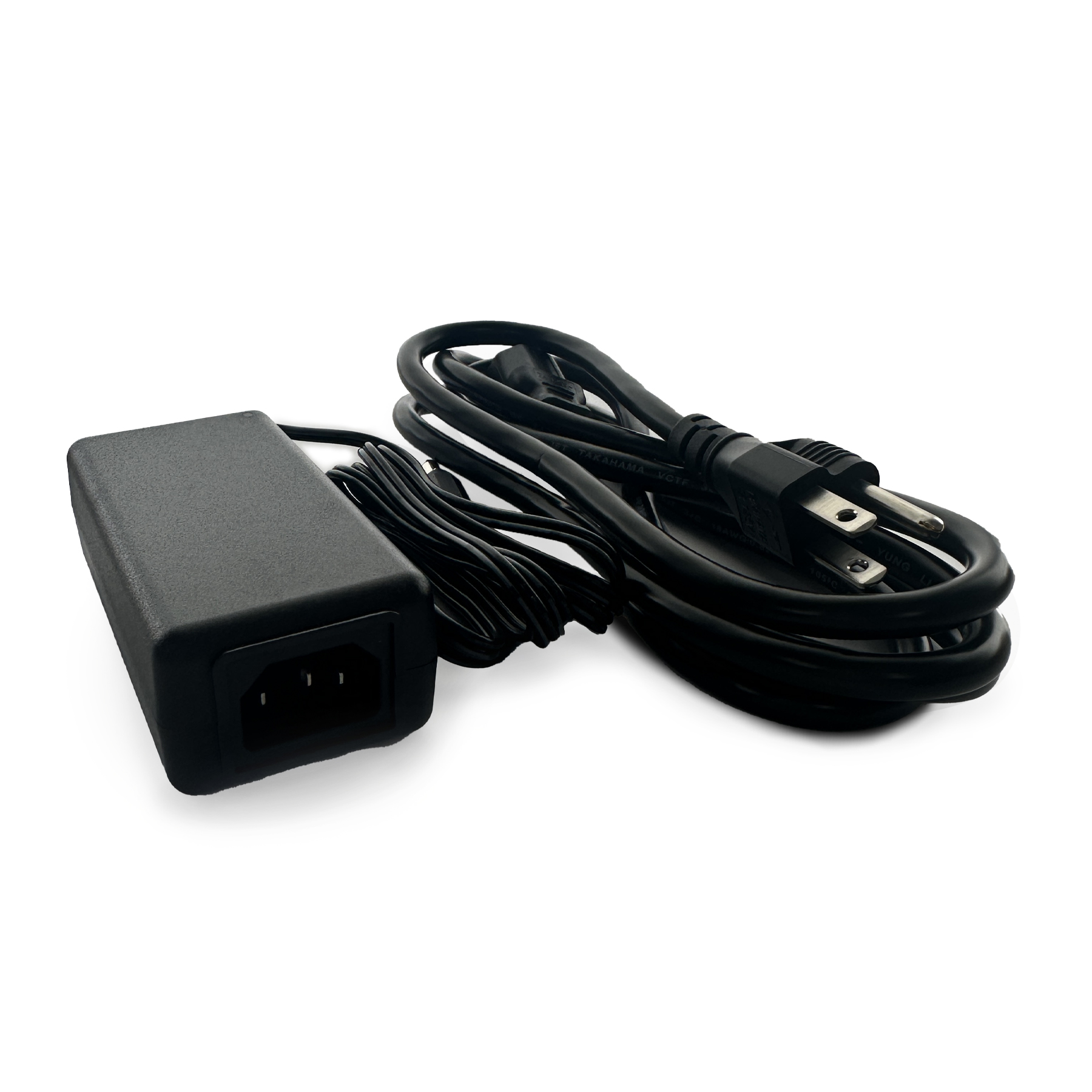

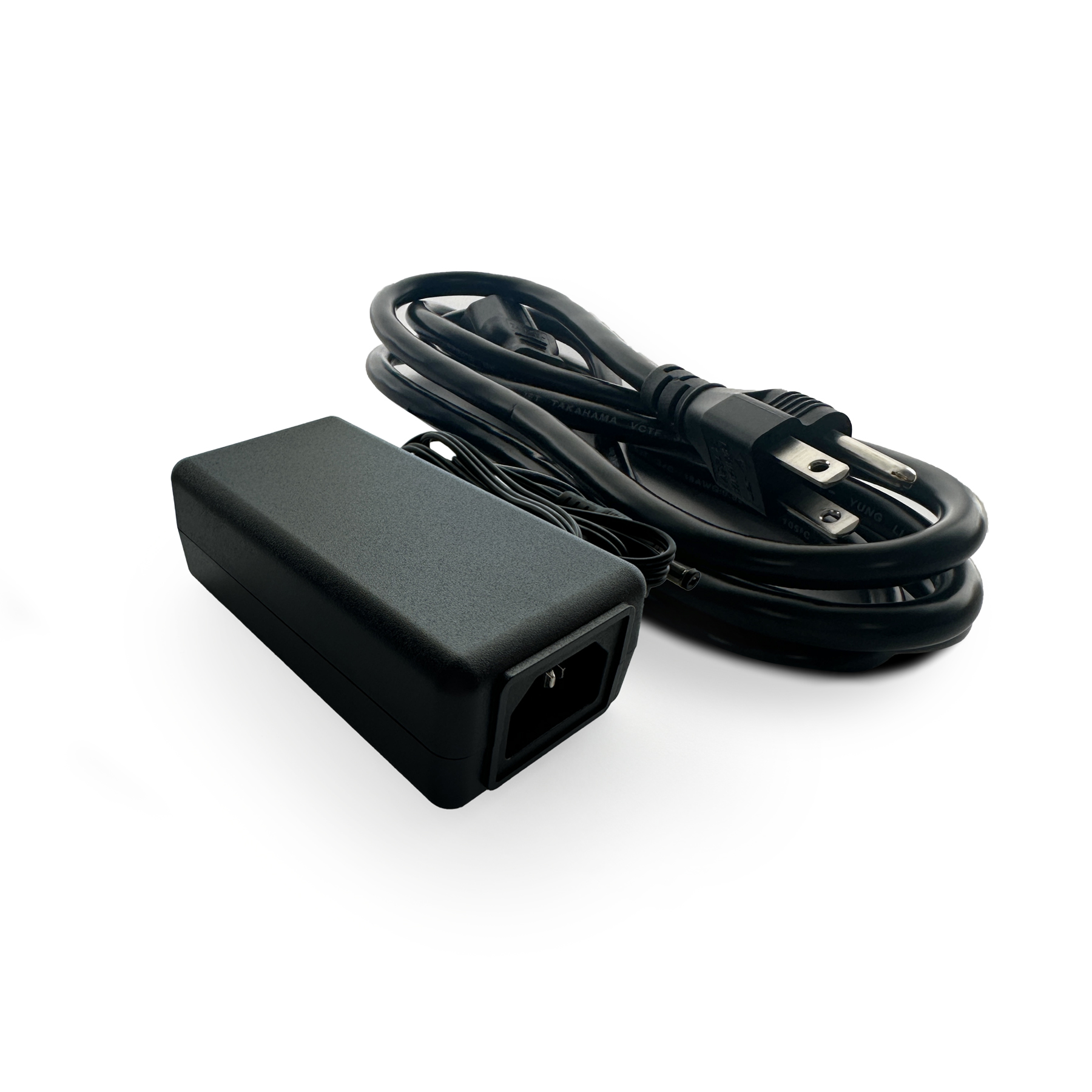

NTCB
スイッチングACアダプタ
NTCB-XT

入力 100 - 240 V、出力 12 V 2 A DC (PSEマーク入)

対応製品:

オープンプライス

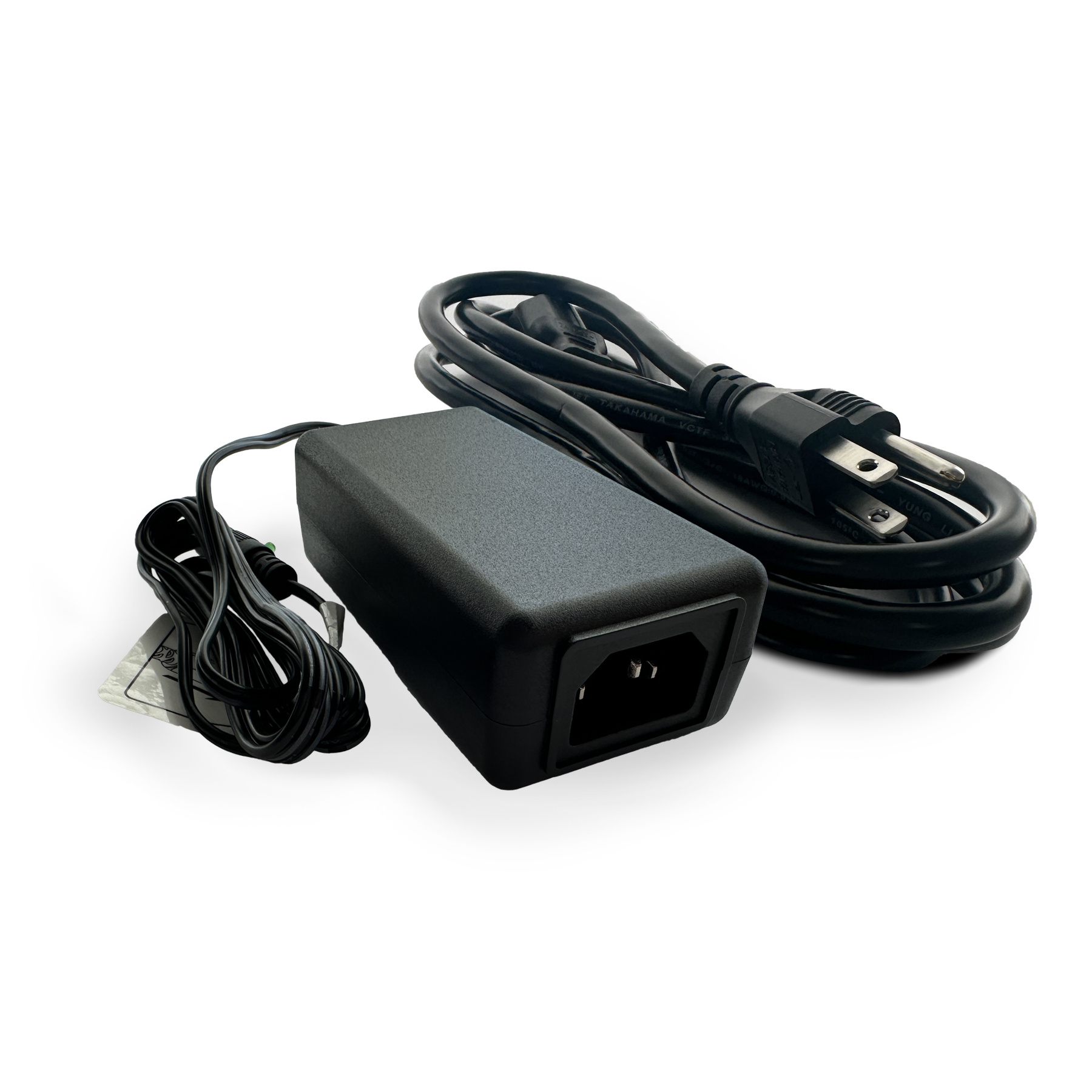

NTCB-XT

スイッチングACアダプタ

NTCB-XT

入力 100 - 240 V、出力 12 V 2 A DC (PSEマーク入)

対応製品:

オープンプライス

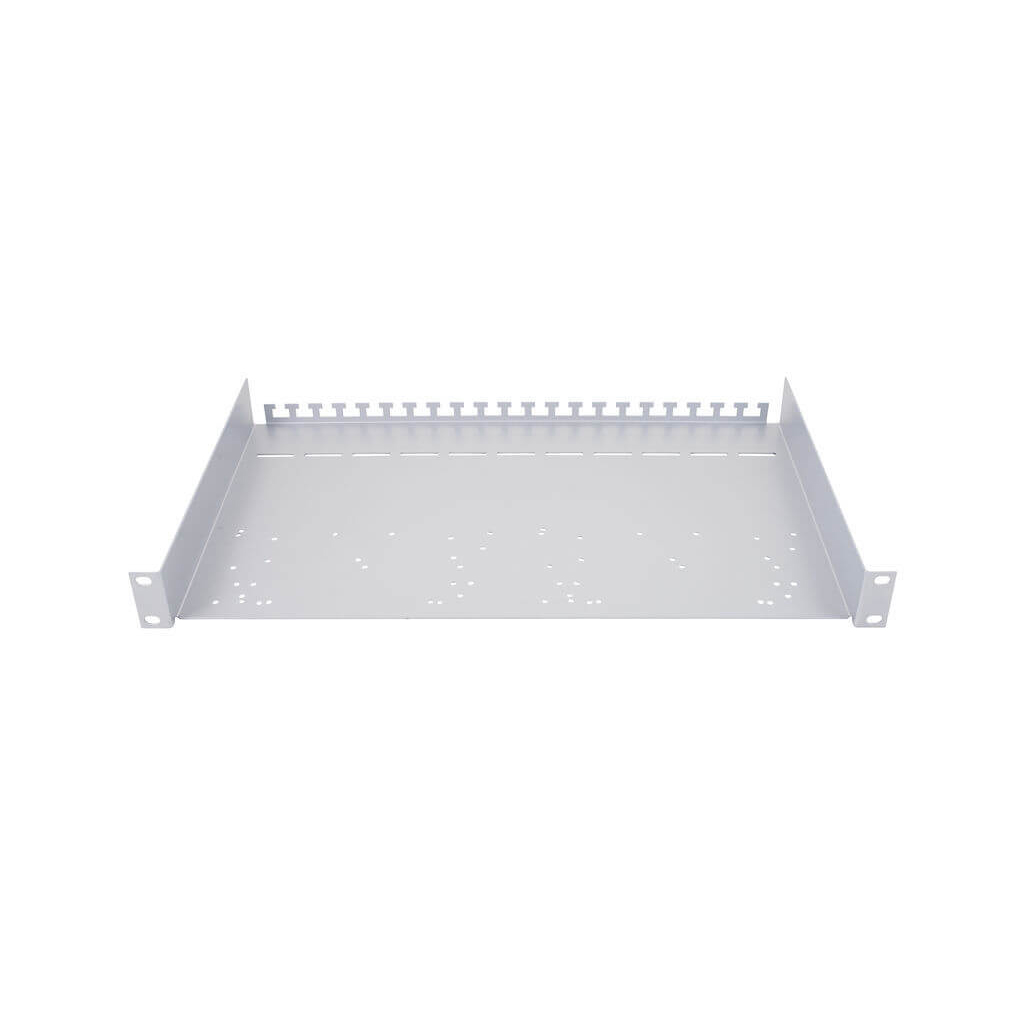

UNIRACK 19-II
19インチラックマウントキット

RMEハーフラック製品を2台まで標準19"ラックに横置き可能
サイズ:44.5cm x 4.6 cm x 22.5 cm

対応製品:

オープンプライス

RM19-X

RMEロゴプレートアダプタ

ハーフラックサイズのRME製品を19インチラックにマウントするためのRMEロゴ入りプレート。

対応製品:

オープンプライス

AES25-4F4M 1 - 6

AES/EBU ブレイクアウトケーブル

D-sub25pin - XLRメス x4 + オス x4

仕様

  • 192 kHz 対応
  • ケーブル色:黒
  • インピーダンス:110 Ω
  • 連番付きXLRファンアウト
  • D-sub25ピン・オス、 UNC 4/40 スレッド
  • ケーブルØ:15 mm

※ D-Sub 25ピンコネクタは、TASCAM社の方式の配列にしたがいます。


ケーブル長

  • 1m = AES25-4F4M1(旧型番:BO25MXLR4M4F1PRO)
  • 3m = AES25-4F4M3(旧型番:BO25MXLR4M4F3PRO)
  • 6m = AES25-4F4M6(旧型番:BO25MXLR4M4F6PRO)



対応RME機種:

  • HDSPe AES、HDSP AES-32、ADI-4DD、ADI-6432(R)、ADI-8 DS Mk III、ADI-8QS(M)、DMC-842(M)、Micstasy(M)、OctaMic II、OctaMic XTC

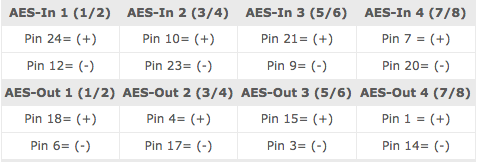

D-Sub ピンアウト・ダイアグラム

tl_files/images/products/cables/D-Sub_pinout.png



GNDは次のD-Subピンに接続されています: 2, 5, 8, 11, 16, 19, 22, 25.
Pin 13 は非接続

GNDは次のD-Subピンに接続されています: 2, 5, 8, 11, 16, 19, 22, 25. Pin 13 は非接続



AES25-4F4M1(BO25MXLR4M4F1PRO):オープンプライス



AES25-4F4M3(BO25MXLR4M4F3PRO):オープンプライス



AES25-4F4M6(BO25MXLR4M4F6PRO):オープンプライス

AES25T-25T 1 - 6

AES/EBU D-sub 25pinケーブル

D-sub 25ピン・オス - D-sub 25ピン・オス



仕様

  • 192 kHz 対応
  • 色:黒
  • ウェーブ・インピーダンス:110 Ω
  • クロスケーブル(入力から出力、出力から入力)
  • 25ピン AES/EBU、TASCAM ピンアウト・フォーマット / UNC 4/40 スレッド
  • ケーブルØ:18 mm


ケーブル長

  • 1m = AES25T-25T1(旧型番:BO25M25M1PRO)
  • 3m = AES25T-25T3(旧型番:BO25M25M3PRO)
  • 6m = AES25T-25T6(旧型番:BO25M25M6PRO)



対応RME機種:

  • HDSPe AES、HDSP AES-32、ADI-4DD、ADI-6432(R)、ADI-8 DS Mk III、ADI-8QS(M)、DMC-842(M)、Micstasy(M)、OctaMic II、OctaMic XTC


クロス・ケーブル・ピン・ダイアグラム

tl_files/images/products/cables/pins_aesebu_dsub_dsub.gif

 AES25T-25T1:オープンプライス



AES25T-25T3:オープンプライス



AES25T-25T6:オープンプライス

AESiD Set

インピーダンス変換アダプター + AESidブレイクアウト・ケーブル

・D-sub25ピン 110Ω <> 75Ω インピーダンス変換アダプター

・AES/EBU ブレイクアウトケーブル(AES3iD) - BNC (in) x 4 & BNC (out) x 4



仕様

  • 192 kHz 対応
  • ケーブル色:黒 / カラー別スプライス・ケーブル
  • インピーダンス:110Ω(Dsub側) <-> 75Ω (BNC側)
  • D-sub25ピン・オス、 UNC 4/40 スレッド
  • ケーブルØ:15 mm
  • ※D-Sub 25ピンコネクタは、TASCAM社の方式の配列にしたがいます。



対応RME機種:

  • HDSPe AES、HDSP AES-32、ADI-4DD、ADI-6432(R)、ADI-8 DS Mk III、ADI-8QS(M)、DMC-842(M)、Micstasy(M)、OctaMic II、OctaMic XTC


D-Sub ピンアウト・ダイアグラム(TASCAMピンアウト・フォーマット)

aesidset DSubPinOut

GNDは次のD-Subピンに接続されています: 3, 6, 9, 12, 14, 17, 23. Pin 13 は非接続

 AESiD Set:オープンプライス

OK0100-1000Pro

プロフェッショナル・オプティカル・ケーブル(TOSLINK) - ADAT / オプティカルSPDIF対応

Professional high quality, metal-shell plugs
Cable Color: black
Cable Ø: 5 mm

仕様

  • プロフェッショナル品質
  • メタルシェル端子
  • ケーブル色 黒
  • ケーブル Ø 5 mm


ケーブル長

  • 1m = OK0100Pro
  • 2m = OK0200Pro
  • 3m = OK0300Pro
  • 5m = OK0500Pro
  • 10m = OK1000Pro

ADATまたは、オプティカルSPDIF I/Oを搭載するすべてのRME製品で使用可能

OK0100Pro (1m):オープンプライス



OK0200Pro (2m):オープンプライス



OK0300Pro (3m):オープンプライス



OK0500Pro (5m):オープンプライス



OK1000Pro (10m):オープンプライス

AO25-8X

プレミアム・アナログ・ケーブル:D-Sub25オス - XLRオス x8ブ レイクアウト・ケーブル

仕様:

  • ケーブル色:黒
  • XLRファンアウト - 番号付与
  • D-Sub:25ピン オス、UNC 4/40 スレッド
  • ケーブル Ø :15 mm



ケーブル長:

  • 3m = AO25-8X3
  • 6m = AO25-8X6
  • 10m = AO25-8X10



対応RME機種:

  • ADI-8DS Mk III
  • ADI-8QS(M)
  • M-32/16シリーズ



D-Sub ピンアウト・ダイアグラム
Channel 1 Channel 2 Channel 3 Channel 4 Channel 5 Channel 6Channel 7Channel 8
Pin 24= (+) Pin 10= (+) Pin 21= (+) Pin 7 = (+)  Pin 18= (+)  Pin 4= (+)  Pin 15= (+)  Pin 1 = (+)
Pin 12= (-) Pin 23= (-) Pin 9= (-) Pin 20= (-)  Pin 6= (-)  Pin 17= (-)  Pin 3= (-)  Pin 14= (-)
GNDは、 2, 5, 8, 11, 16, 19, 22, 25ピン。ピン13は非接続。
AO25-8X3 (3m):オープンプライス



AO25-8X6 (6m):オープンプライス



AO25-8X10 (10m):オープンプライス

AI25-8X

プレミアム・アナログ・ケーブル:D-Sub25オス - XLRメス x8 ブレイクアウト・ケーブル

仕様:

  • ケーブル色:黒
  • 番号付のXLRファンアウト
  • D-Sub:25ピン オス、UNC 4/40 スレッド
  • ケーブル Ø :15 mm



ケーブル長:

  • 3m = AI25-8X3
  • 6m = AI25-8X6
  • 10m = AI25-8X10



対応RME機種:

  • ADI-8DS Mk III
  • ADI-8QS(M)
  • M-32/16シリーズ



D-Sub ピンアウト・ダイアグラム
Channel 1 Channel 2 Channel 3 Channel 4 Channel 5 Channel 6Channel 7Channel 8
Pin 24= (+) Pin 10= (+) Pin 21= (+) Pin 7 = (+)  Pin 18= (+)  Pin 4= (+)  Pin 15= (+)  Pin 1 = (+)
Pin 12= (-) Pin 23= (-) Pin 9= (-) Pin 20= (-)  Pin 6= (-)  Pin 17= (-)  Pin 3= (-)  Pin 14= (-)
GNDは、 2, 5, 8, 11, 16, 19, 22, 25ピン。ピン13は非接続。
AI25-8X3 (3m):オープンプライス



AI25-8X6 (6m):オープンプライス



AI25-8X10 (10m):オープンプライス
